Распиновка разъёмов USB 2.0

23 октября 2025 г.
mrx
3 мин чтения

USB (Universal Serial Bus — Универсальная Последовательная Шина) Всё многообразие коннекторов USB версии 2.0 отражено на картинке

Изолирующие детали разъёма отмечены тёмно-серым цветом, металлические части — светло-серым. Фиолетовые контакты ID не используются в зарядных и дата-кабелях. Они нужны только в кабеле OTG.

Название того или иного коннектора снабжается буквенными индексами.

Тип коннектора:

А — активное, питающее устройство (компьютер, хост) B — пассивное, подключаемое устройство (принтер, сканер)

«Пол» коннектора:

M (male) — штекер, «папа» F (female) — гнездо, «мама»

Размер коннектора:

без индекса mini micro

Например: USB micro-BM — штекер (M) для подключения к пассивному устройству (B); размер micro.

Назначение контактов USB 2.0

  1. Красный VBUS (+5V, Vcc — Voltage Collector Collector) +5 Вольт постоянного напряжения относительно GND. Для USB 2.0 максимальный ток — 500 mA.
  2. Белый D- (-Data)
  3. Зелёный D+ (+Data)
  4. Чёрный GND — общий провод, «земля», «минус», 0 Вольт

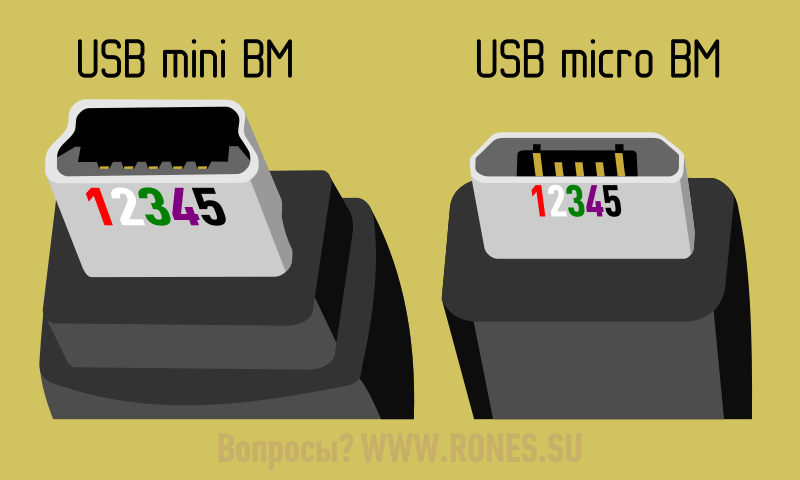

Разъёмы mini и micro содержат 5 контактов:

  1. Красный VBUS
  2. Белый D-
  3. Зелёный D+
  4. ID — в разъёмах «B» не задействован; в разъёмах «A» замкнут с GND для поддержки функции «OTG»
  5. Чёрный GND

Кроме прочего, в кабеле содержится (правда, не всегда) оголённый провод Shield — корпус, экран, оплётка. Этому проводу номер не присваивается.

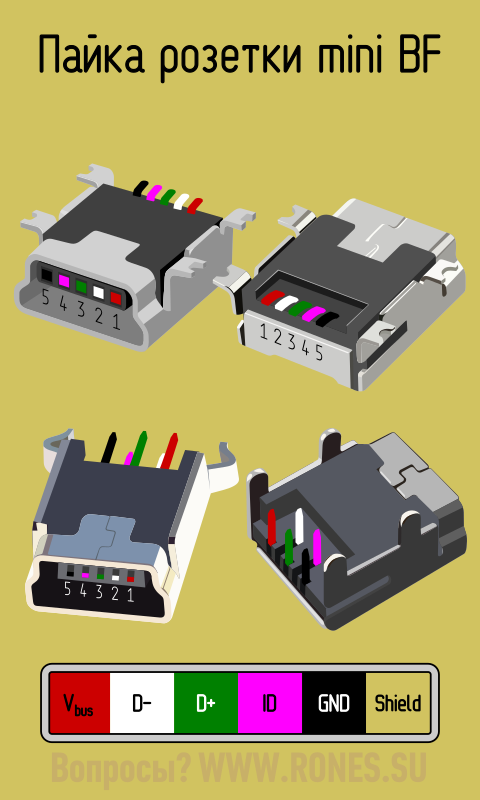

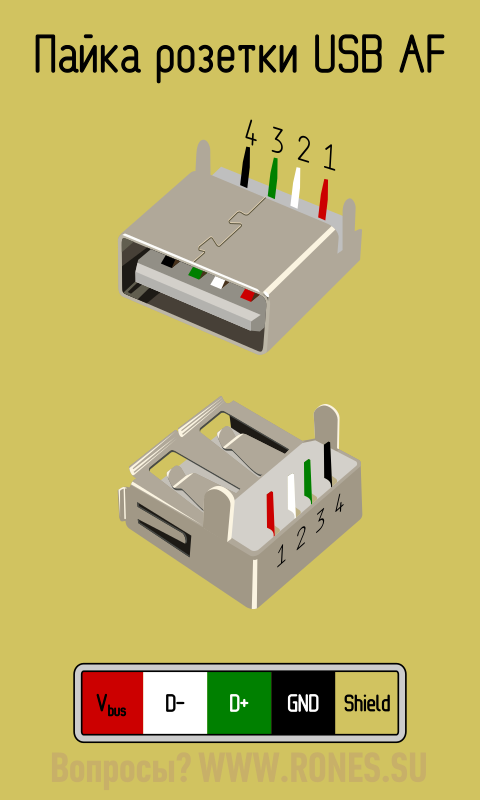

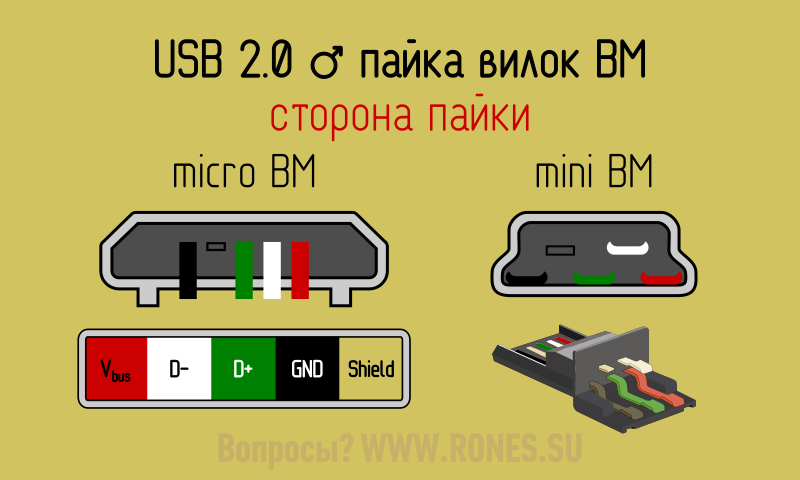

Пайка разъёмов USB 2.0

⚠ Обратите внимание, как расположены на колодке рабочие и «паятельные» контакты относительно друг друга! От этого зависит распайка разъёма.

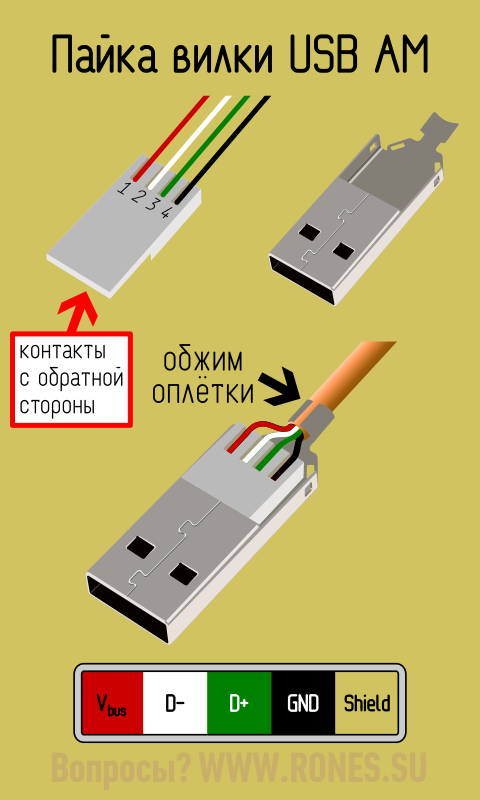

В большинстве случаев рабочие контакты расположены с обратной стороны колодки относительно контактов для пайки

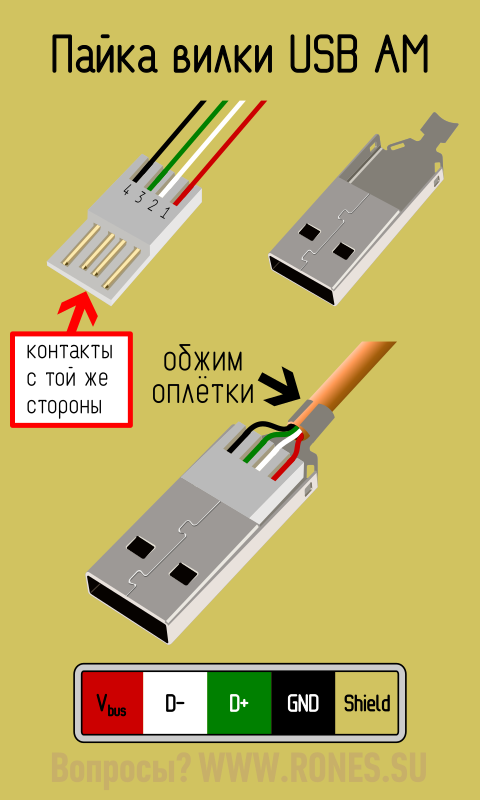

Но встречаются разъёмы, у которых обе группы контактов расположены с одной стороны колодки. В этом случае распайка будет иной
