Прошивка Arduino Pro Mini с помощью конвертера PL2303HX

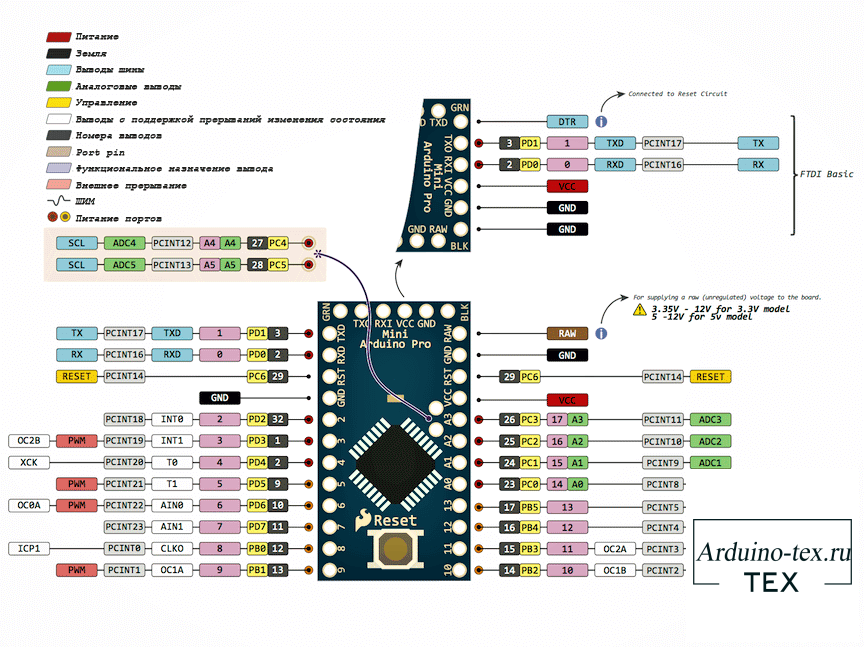

Arduino Pro Mini одна из самых маленьких плат семейства Arduino и при этом может использоваться в готовых проектах. Построена на микроконтроллере ATmega168, а позже вышла плата на базе микроконтроллера ATmega328. Платформа содержит 14 цифровых входов и выходов (6 из которых могут использоваться как выходы ШИМ), 6 аналоговых входов. Arduino Pro Mini — это Arduino Nano без встроенного преобразователя FTDI FT232RL (или CH340G). Поэтому прошивка загружается с помощью программатора или конвертора.

Существует две версии платформы Pro Mini. Одна версия работает при напряжении 3.3 В и частоте 8 МГц, другая при напряжения 5 В и частоте 16 МГц. В статье для примера буду прошивать Arduino Pro Mini 5 В и частоте 16 МГц с микроконтроллером ATmega328.

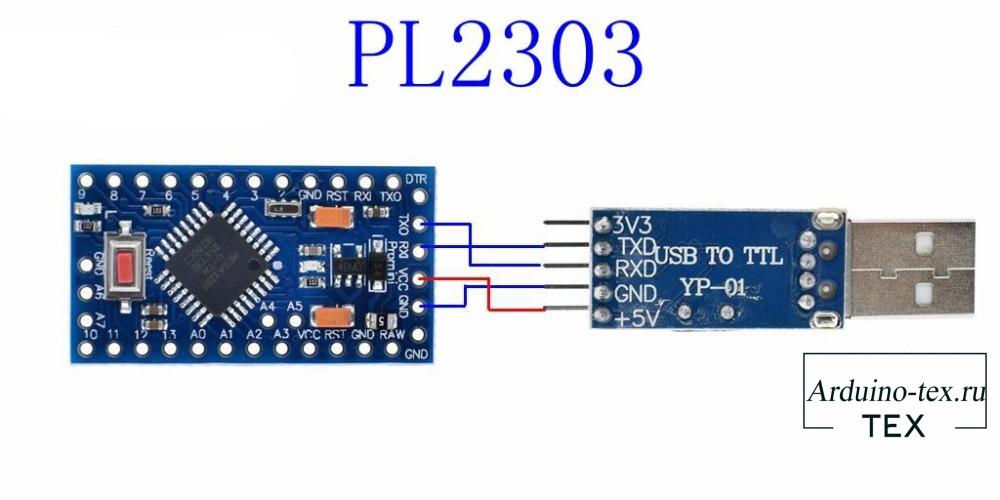

Схема подключения Arduino Pro Mini к PL2303HX. Для прошивки Arduino Pro Mini нужно подключить к PL2303HXпо схеме, которая изображена на картинке. Сложного нет ничего, главное не перепутать подключение питания. Если ваша Arduino Pro Mini работает при напряжении 3.3 В подключаем к данному выводу, в противном случае плата выйдет из строя. В моем случае рабочее напряжение 5В, поэтому запитываю плату от 5 В.

TXD <------> RXD

RXD <------> TXD

VCC <------> +5V

GND <------> GND

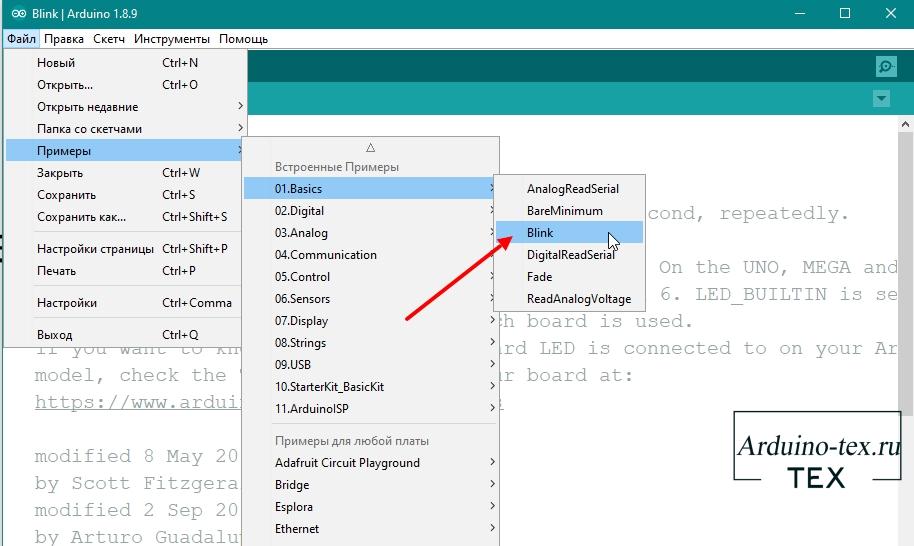

Для примера загрузим Blink, данный пример есть в среде Arduino IDE.

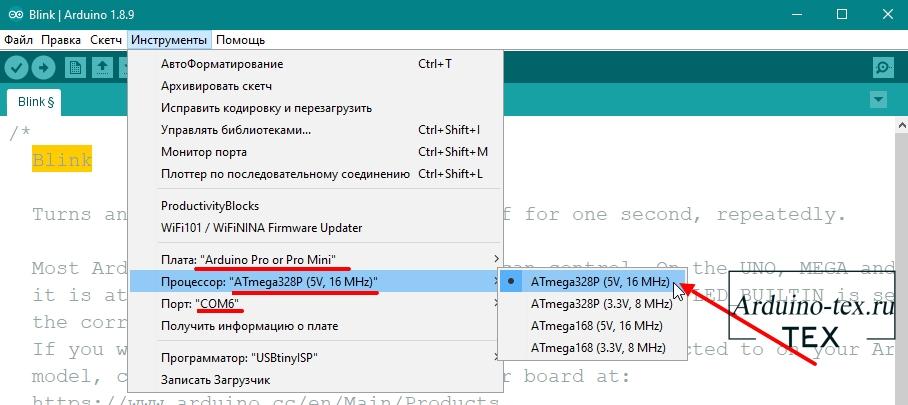

Затем выберем плату и порт, к которому подключен конвертор PL2303HX.

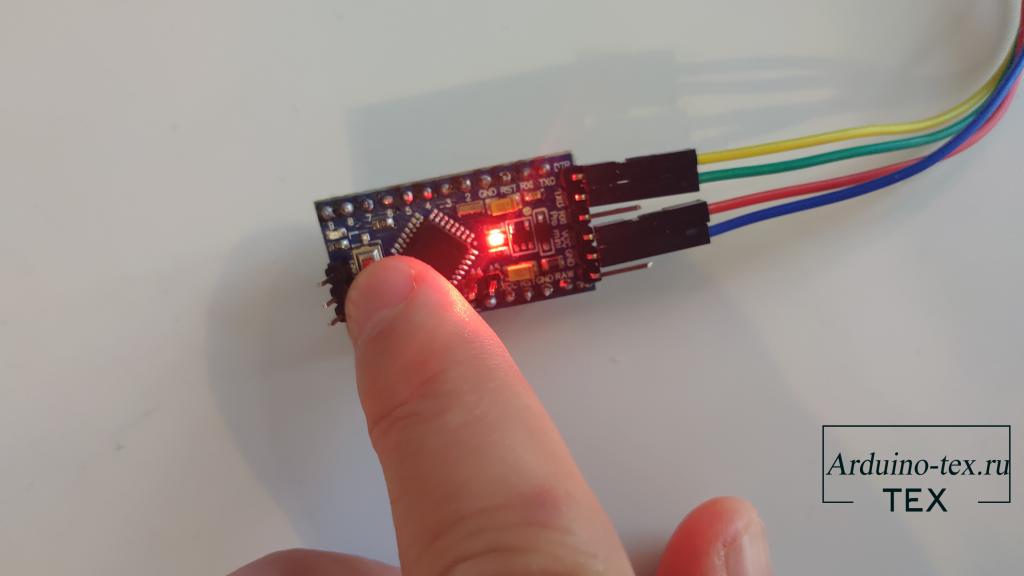

При загрузке скетча, когда появится надпись «Загрузка», нужно нажать на плате кнопку Reset. (Иногда одно нажатие не срабатывает и нужно произвести 2 кратковременных нажатия.)

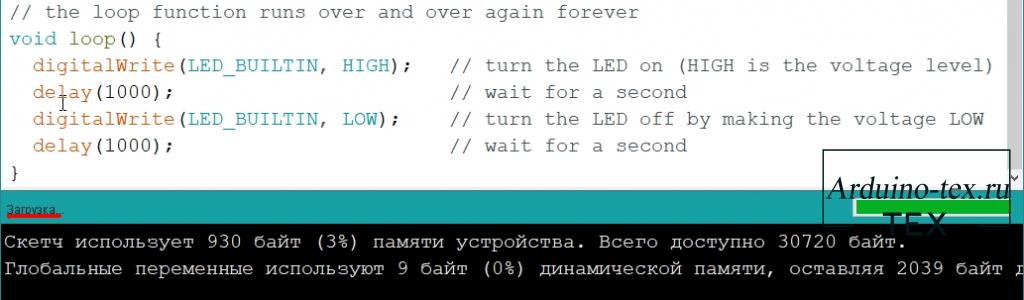

После чего вы увидите, что загрузка прошла успешно.

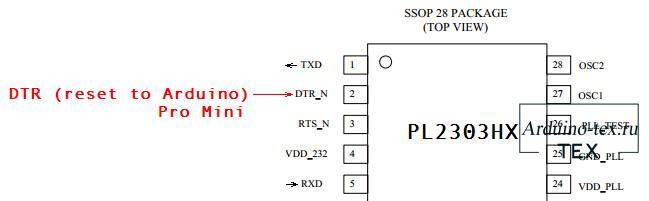

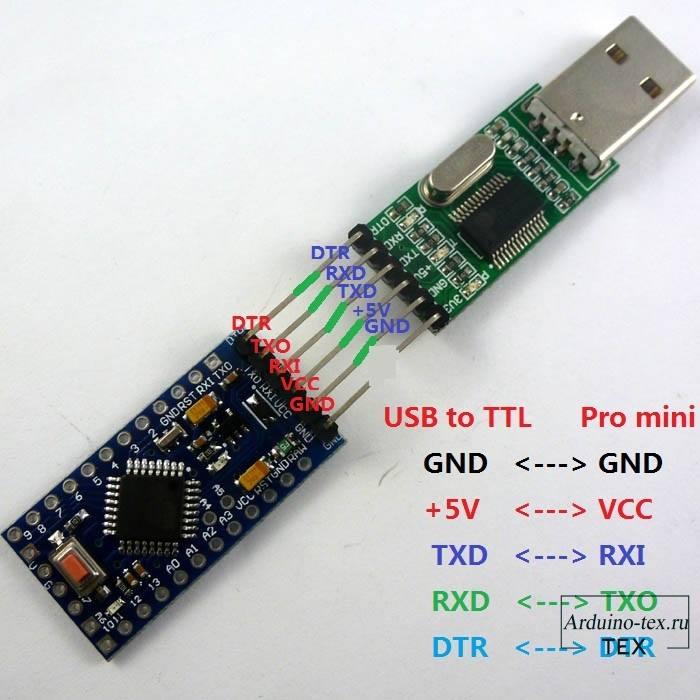

Если вам нужно программировать Arduino Pro Mini довольно часто, то можно не экономить на программаторе, и купить его с выходом DTR. При загрузке скетча вам не нужно будет постоянно нажимать кнопку Reset. Загрузка будет происходить в автономном режиме.

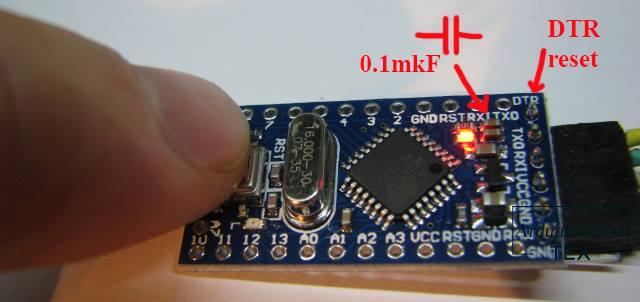

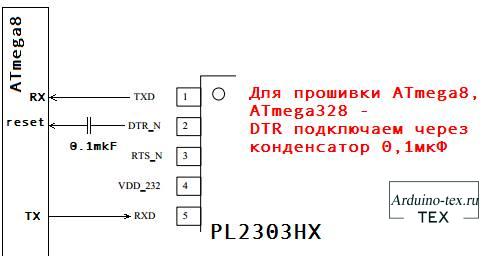

Поэтому если вы хотите использовать, к примеру ATmega 8 или 328, то для авто-сброса при прошивке вам необходимо установить конденсатор 0,1мкФ.
